如何提高汽轮机凝汽器胶球清洗效果
在汽轮机运行中，凝汽器胶球清洗的新技术在我国电厂中已得到广泛应用，它对于提高汽机真空、降低端差，提高热机效率，降低发电煤耗，节能增产，已取得显著效果；同时对于改进人工清洗的卫生环境，搞好文明生产，减轻检修工人的劳动强度，也具有明显的优越性。胶球清洗凝汽器的新技技已被电力部作为电力生产中节约能源的一项重要措施，予以推广，到目前为止，据大概统计：北京地区已有41.6%的机组采用，河北省有68.6%的机组采用，河南省已有95.5%的机组采用，山东省已有90%的机组采用，江苏省已有87.5%的机组采用‘辽宁省已有79.5%的机组采用，上海已有72.9%的机组采用…….这些胶球清洗装置的使用情况绝大多数是运用良好的，经济效果也是非常显著的。如某厂一台12.5万机组采用了胶球清洗装置之后，真空提高了8—10毫米汞柱，年运行8000小时.在不增加燃料量的情况下，每年可多发电800—1000万度，煤耗大约降低3克标准煤.每年可为国家节约标准煤3000余吨，全国所有新老机组如部能装上清洗装量，而且运用效果又佳的话，年节煤量是一个很可观的数量。
但是，根据我们的调查了解：全国各电厂的现状并不都是那么理想的.部分电厂的胶球清洗装置效果是好的，几年来实践证明：水阻小，收球率比较稳而高，这是主流。部分电厂的胶球清洗装置设备刚开始投入运行时，比较好，但运行过一段时间，由于某种原因，效果就不那么明显了；但也有少数电厂从装置投运开始，收球率就很低，水阻很大，不能投入运行，消耗了大量的投资，得不到理想收效，
据调查和了解，胶球清洗装置清洗效果好的原因，主要是：
胶球清洗装置设计性能先进：装置的制造质量精良：安装正确和维修保养的好运行管理的好，有明确严格正式的胶球清洗装置的运行操作规程；由人来运行操作，因此.为了进一步推广和应用胶球清洗技术，提高清洗效果，我们提出以下几点建议、以供各电厂和制造厂参考。
一、选用性能好的设备
1.选用性能先进、又适合电广实际情况的设计方案，这包括清洗系统的设计和配套设备的结构设计，
(1)胶球清洗装置系统设计和控制胶球清洗系统由二次滤网、收球网、胶球泵、装球室、伐门及管道附件、挖制机构和指示仪表组成、具体布置又按凝汽器循环水管径分Dg1200及以上(图一)和Dg1200以下(图
二)两种。

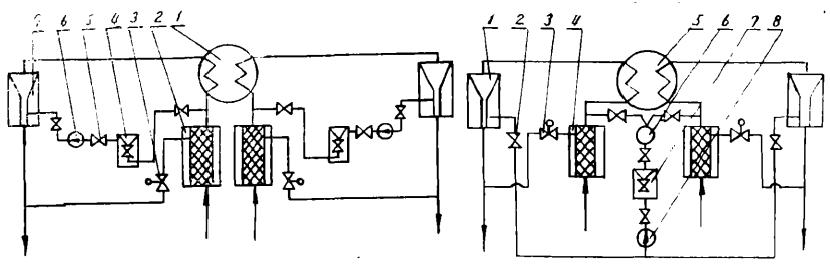

图一：Dg1200以上系统图
1.凝汽器2.二次滤网3.电动闸伐4.装球室5.球伐6.胶球输送采7.收球网
图二Dg1200以下系统图
1.收球网2.球伐3.电动闸伐4.二次浊网5.凝汽器6.分配器7.装球室8.胶球输送泵
开式循环排污可直接排入循环水出水管中.闭式循环排污需另行按排排污渠道，切不可直接排入循环水出水管中，以避免恶性循环，南方电厂大多数采用开式循环，北方电厂大多数采用闭式循环。当采用开式循环时，循环水中含有大量污物，如杂草、树叶、废纸、鱼虾、蚌等等，虽然已采用了一次滤网，还必须加设二次滤网，进一步净化循环水，这样才能保证清洗装置的收球率和清洗系统的正常运行。否则清洗系统就会受到严重影响，造成收球率降低，致使清洗系统失效。
当采用闭式循环时，由于采用了机力通风塔或双曲线凉水塔，因而循环水洁净无杂质，
这样也可以不采用二次滤网，收球率照样很高，同时减少了设备，投资省，简化了操作及维修。
总之，二次滤网是否采用应根据各电厂循环水质的洁净来考虑，从而设计完善的清洗系统。
胶球清洗系统控制应根据胶球清洗装置运行的特点(加球、换球等工序需人工操作)及我国各电厂运行自动化水平.系统采用就近表盘集中电控的控制式为宜、对于自动化程度高的大型电厂，应在汽轮机集控室中增设信号装置，以便监视。
(2)胶球清洗设备的结构设计：
二次滤网
二次滤网是保证胶球清洗装置系统正常工作的关键设备，既要求过滤效果好，又要求阻力损失小。目前国内电厂所采用的二次滤网有栅格式二次滤网、固定切向式二次滤网、带蝶伐外旋式二次滤网、带哈夫蝶伐内旋式二次滤网和负压反冲式二次滤网等多种结构形式，这许多种二次滤网，对一个电厂来说，要根据循环水的运行方式、循环水源的水质情况、循环水管径走向、凝汽器的规范特性等情况，采用适合这些情况的二次滤网。
A.栅板式二次滤网：这类二次滤网还有固定栅板式，园锥形固定栅板和翻板式多种。结构简单，制造容易、省工省料、成本低，但水阻大，排污清网困难，不适合大机组采用，仅适用于1万千瓦以下的机组，现已被淘汰。
B.固定切向式二次滤网：结构简单，钢材用量少，维护工作量小，可连续排污，故平时不需要操作，但水阻比较大，积污死区约占渠网通流面积的小机组的老机改造时采用，现已逐渐被淘汰。
适于10万千瓦以下。
C.带蝶伐外旋式二次滤网：立式安装、体积较大，有一个前置蝶伐，配合自动控制，其结构不太复杂，牢固可靠，不易出故障，水阻小，排污性能好；但瞬时排污量大，约占总进水量3～10%,并有积污死区。它广泛适用于河、湖、海水作循环水，含有硬质杂物(如贝壳、小石块等)的水质情况下的中大型机组。
D.带哈夫蝶伐内旋式二次滤网：中间进水卧式安装，结构复杂，体积大，有前置哈夫蝶伐，制造困难，价格昂贵、操作频繁、需自动控制。它的性能是水阻小，瞬时排污量大，约占总进水量5%以上，并有积污死区。它广泛应用于河、湖、海水作循环水，含有硬质杂物的水质情况下的中大型机组。
E.负压反冲式二次滤网：其网芯可以转动，中间进水卧式安装，结构和运行操作复杂、易出故障，护修工作量大，制造困难，价格高，但水阻很小，无积污死区，瞬时排污量占总进水量的5%,它很适合以河水，含有杂草、树叶等轻质污物的水质情况作循环水的电厂，但由于结构复杂、易发生故障，目前仅在10万以下机组采用收球网：
收球网是胶球清洗装置的重要部件之一，一个好的收球网应该水阻小，在机组长期运行中不积球、不逃球，只有这样，才能保证整个清洗装置有高而稳定的收球率。目前国内电厂大部分采用固定锥形收球网和活动栅格型收球网两种。
A、固定锥形收球网：外形为园锥形、长条孔交错排列，结构简单，没有操作机构，制造容易，价格低，但网体长.受安装布置限制，它的性能是水阻较大、易积球，收球率不稳定，适合采用闭式循环水的中小型机组。
B、活动栅格型收球网：结构复杂，上收球网和下收球网都是活动的，制造工艺要求高，价格贵，运行操作复杂，要求严格.但它的性能优越，水阻小、收球率高、稳定，一般都在95%以上.广泛适用于大中型机组。
装球室：
目前国内电厂安装使用的大体有卧式栅格型和立式园锥形二种.
A、卧式栅格型装球室：结构简单，但水阻大，球易塞贴在网孔上，收球不集中、属于淘汰结构。
B、立式园锥型装球室：结构不太复杂，水阻小，收球集中，取球和加球方便，是目前较完善的结构形式，适用于各种类型的机组。
胶球输送泵：
作为胶球输送的用泵，目前国内只有SS125—9型(415QX—9型)一种，它具有对胶球磨损低，不堵球，不切球的特点，许多电厂的生产实用证明是一种很理想，很完善的胶球输送泵，广为电厂各种类型机组采用，其它的代用泵如2±PW.3PW、4PW的污水泵、射水泵等均属淘汰型。
2.选用制造质量好的产品：
胶球清洗装置凝汽器的先进技术，电力部正式决定在全国各电厂普遍推广采用已有四年多了，各地发电厂都很重视，自行设计制造、自行安装，投入了不少套胶球清洗装置，由于设计不统一，没有形成标准化、系列化，除了前面已经讲到的品种、类型繁多，性能差异很大存在选用不合理的问题外，在各自的制造质量上也有很大差别。例如，某电厂由于受设备条件和加工能力的限制，清洗装置的零部件委托公社农机厂加工，在安装时，就发现质量不符合要求，还有的在制造时无技术标准，工艺粗糙，质量很差，严重影响了收球率，例如：某电厂的收球网中的“栅格板条”曾发生断裂和脱焊而造成间隙过大，收球率下降。因此各电厂可以根据本厂的实际情况，选用适宜的清洗装置，到门制造厂订货。河北省邯郸电力修造厂作为电力部的胶球清洗装置业生产厂，可提供技术先进，质量优良的全套设备，从5万机组到30万机组，已形成系列化，标准化。该厂和电力部西安热工所合作，成立了“胶球清洗装置技术服务站”该技术服务站可以承�？辈馍杓�，设备制造，安装调试，并保证收球率达到90%以上。
二、胶球清洗装置安装正确和维修保养好
一个好的胶球清洗装置除设计和制造好外，尚需安装正确和维修保养好，如上所述，由于几年来的胶球清洗装置大部分是各电厂自行设计和安装的，设备上难免出现各种问题，因此，就需要通过一段运行实践后，对设备存在的问题进行改进和维修。为什么有的电厂在刚开始安装收球率高，运行过一段时间之后，效果就不太明显了，其中很重要的一条就是维修保养差。反之，维修保养的好，收球率就稳定，效果明显。例如，某电厂30万千瓦机组的收球网在运行中受到水冲击作用，曾发生大网板轴及弯板弯曲变形，后进行校正，运行至今尚好。又如某电厂12.5万千瓦机组发现收球率下降后，利用�；�，对收球网进行检查，发现在上收球网的扩口栅格与下方箱之间有卡球现象，经检查系间隙过大而造成，后对间隙大的地方进行修整，收球率得到恢复。因此，实践证明：只有维修保养好，才能收到较好的效果。
三、胶球清洗装置运行管理的好
1.制定完善的运行操作规程：
许多电厂的实践证明：制订完善的运行操作规程，并严格按规程运行操作，才能收到清洗的实效。许多电厂根据一年四季循环水质的变化情况，规定胶球清洗的开停时间，运行周期，清球补球等操作事项.列入汽轮机组运行规程的内容之中，严格执行，已收到很好的效果。
2.设人运行操作
电厂胶球清洗装置所以能正常运行，效果显著,设人运行操作是他们的重要经验。据我们了解，有的厂由汽机辅机运行值班兼管，不能按时投用，有时交接班不清，特别是做不到根据循环水质、真空度、端差的变化，调整清洗时间和清洗次数；不能及时剔除小球，补充好球，保证胶球数量；不能认真填好“收球率测定记录表”和“各测点压力记录表”等表格，针对数据进行分析。结果使胶球清洗装置运用情况不良，乃至失效。因此，设人运行操作是重要的一条。
