胶球清洗装置系统配件检修工艺规程举例分析说明？
胶球清洗装置系统
1.1系统概述

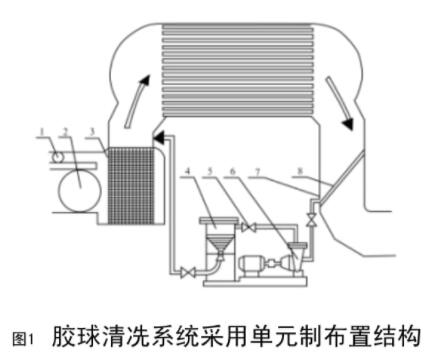

电厂#1、#2机组凝汽器胶球清洗装置系统采用凝汽器清洗装置，该胶球清洗装置主要由两台125JQ-15型胶球泵，两台EW/800II型二次滤网、SF-1800收球网和ZQ-24装球室组成。本胶球清冼系统采用单元制布置，这种布置方式可对凝汽器两侧同时清洗。1、排污阀2、清洗蝶阀3、二次滤网4、装球室5、球阀6、胶球泵7、收球网8、收球网板操作机构。
1.2胶球泵检修
胶球泵简介
JQ125-15型胶球输送泵为单级悬臂式离心水泵，用来输送胶球进入凝汽器清洗冷却水管。
胶球清洗装置检修工艺

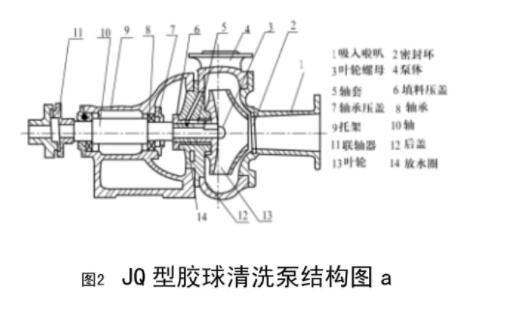

1.2.1.1结构简介:如下图:
2.1.1.1JQ型胶球输送泵主要零件有泵体、泵盖、轴承室(或托架)、叶轮、轴等，这些零件除轴用优质碳素钢制成外，其余用普通铸铁制成。泵盖与吸入管铸为一体，呈水平方向，出水口根据需要可旋90°180°270°泵与电机用牙嵌式联轴器直接连接，从传动方向看时，泵轴为顺时针方向旋转。密封环为铸铁制成，防止水泵中高压水漏回进水部位，磨损后可用备件更换。
1.2.1.1.2泵轴由单列向心球轴承支承，轴承的润滑及冷却由放入轴承室内的润滑油完成。
1.2.1.2检修工艺
1.2.1.2.1解体步骤:
a)拆除对轮�；ふ�，解开对轮;拆掉电机地脚螺栓，稳开电机，注意保存好地脚调整垫片;
b)拆去与胶球泵连接的管道;
c)拆去胶球泵端盖，油室端盖，封密体压盖，取出盘根;
d)用用工具拆去叶轮紧固螺丝，取出叶轮和键，并将它们放置在用工具盒内;用铜棒或其它工具将转子与轴承一起取出，放置好。
1.2.1.2.2
检查清理包括:
a)检查泵的叶泵轮应完好、光洁、无裂纹、严重腐蚀等现象;
b)检查叶轮口环，密封环无严重磨损，无变形，无裂纹等情况。
c)其叶轮口环与密封环的间隙应在密封环直径的1%~1.5%o范围内。
d)轴的检查，应无伤痕、无锈蚀。轴的弯曲度应在规定的范围内，联轴器应完好、无裂纹。
e)轴承应完好，转动灵活、无杂音、滚珠与滚道配合不松旷。表面无裂纹、蚀坑、锈污等缺陷。若有必要应更换。
1.2.2.3回装顺序:
回装接解的逆顺序进行，但应注意以下事项:
a)回装时，填料和垫子一般应更换;
b)组装时轴向间隙应在0.10~0.30之间;
c)组装后盘动转子应轻松，泵内无杂音;
d)调整转子对轮中心，圆周和端面偏差应在0.10mm以内。
1.3

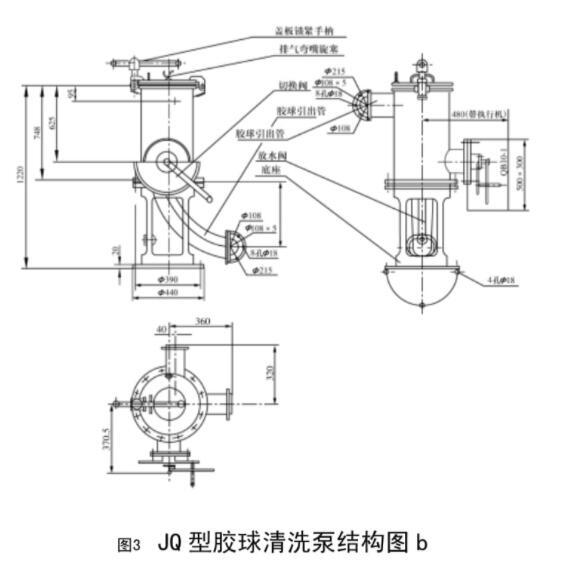

装球室检修 装球室简介用于存贮、更换胶球及观察胶球运动，型号为ZQ-
24:
检修工艺装球室检修步骤:
a)打开装球室视窗盖，清除网芯胶球及石砂杂物，拆下网芯固定螺栓，取出网芯，把网芯清洗干净，无堵塞。
b)拆下切换阀传动杆及执行机构，解体切换阀，检查清理切换阀芯及阀座密封圈。清理放水管道杂物。
1.4

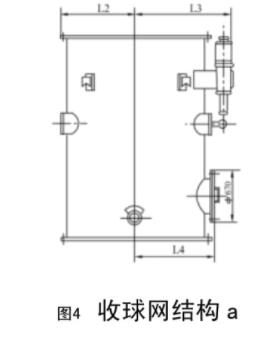

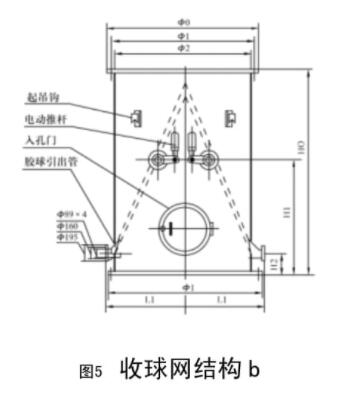

收球网检修
收球网简介
本机配置两台收球网，型号为SF-1800，用来将清洗凝汽器冷却水管的胶球进行回收。
胶球清洗装置系统检修工艺
1.4.1.1打开人孔，检查轴、网板、阀板是否有弯曲变形或损坏。
1.4.1.2检查_上网轴、网板、卡轴板紧固情况。
1.4.1.3检查各电动执行机构指示与实际开度是否正确。
1.4.1.4清理上:下收球网及下方箱内杂物。
1.4.1.5更换传动杆密封填料、上下网调整，收球网位置定位后各处大间隙应小于7mm，保证收球网无泄漏。

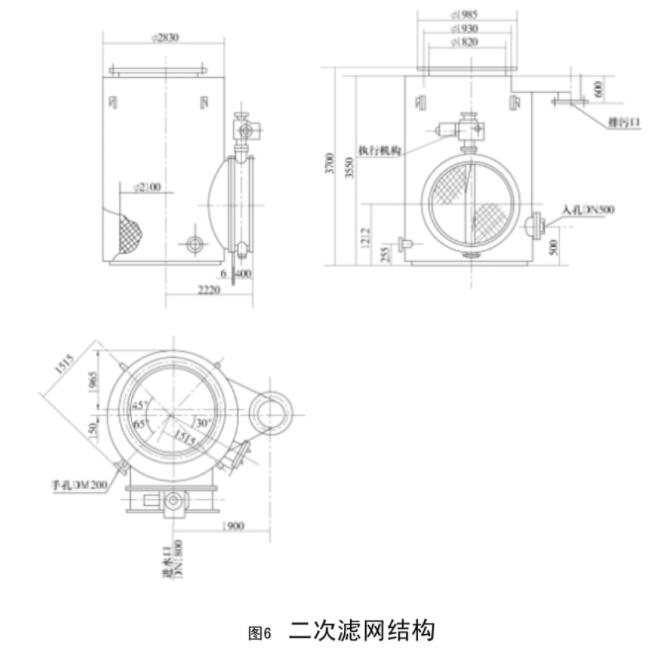

1.5二次滤网检修
二次滤网简介本机配置两台二次滤网，型号为EW/800，用来过滤从冷水塔来的凝汽器冷却水。检修工艺二次滤网由于内部采用不锈钢结构，维修工作只是清除内部杂物，其方法为:
a)打开二次滤网入孔门，更换入孔门垫片将螺栓清理干净，涂上二硫化钼，放在指定的地方。
b)清除二次滤网内的污物。
c)检查修整二次滤网的排污门。检查二次滤网执行机构，应操作灵活无卡涩。并检查电动执行机构指示与实际开度是否一致。
d)将二次滤网的人孔门回装上，清理现场。
