胶球清洗，凝汽器胶球清洗装置系统安装作用及使用范围分析？为防止水中杂质对冷凝管改造成不良影响，一个非�？煽康姆椒ň褪窃诶淙此废低持邪沧敖呵蚯逑醋爸孟低�。

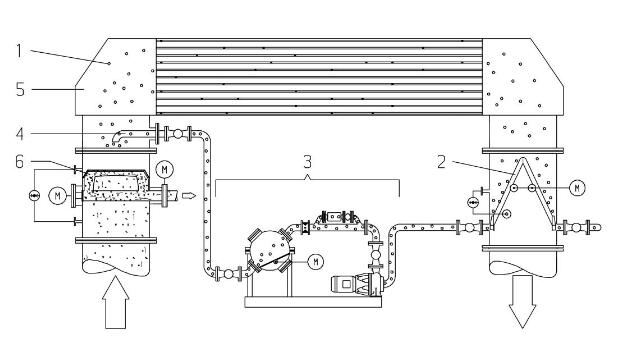

1、清洗球；2、收球器；3、循环单元；4、注球管；5、冷凝器/热交换器；6、二次滤网。
清洗海绵胶球是整个清洗系统中重要的一部分。清洗球的正确选择十分重要，它决定了冷凝器胶球清洗系统能
否发挥大功效。
所选海绵胶球的直径必须大于冷凝管的内径。
如果海绵胶球尺寸不够大，将起不到任何清洗作用。如果没有安装任何监视设备，必须至少每周一次定期查看胶球数量及其损耗情况。
胶球清洗装置系统——收球器组件
收球器安装于冷却水出水管中，所含部件可实现的功能有:将胶球分离出冷却水、完成收球器自动反洗、确保胶球清洗装置系统无故障运行。
收球器

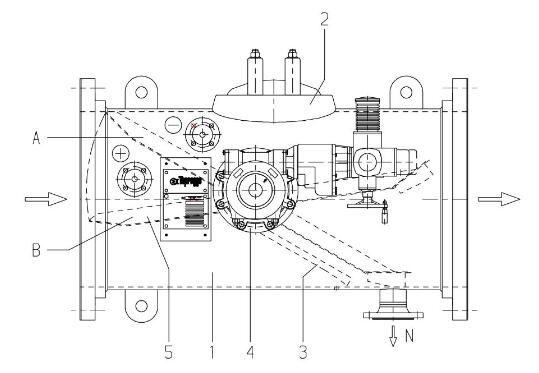

1收球器壳体；6收球网观察孔；7驱动机构；3导流板N出球管管口；4轴承+/-压差测量系统接口；5网板半椭圆形收球网；5将胶球引至出球管管口N。
收球网倾斜角度依据冷却水管中水量状况而定。收球网由垂直格栅构成，这种设计使收球网的表面强度达到大值。经由特殊设计的导流板3可产生涡流，可在避免杂质滞留网板外围的同时，将清洗球引至出球管。
观察孔2提供了进入收球器内部的入口。驱动机构7由推力齿轮构成，用于调节收球网网板位置。
位置A:运行位收球网板覆盖整个管道横截面，用于隔离胶球和冷却水。(胶球循环)。
位置B:反洗位冷却水从后部反洗收球网，同时将网板上的杂质冲洗干净。
网板驱动采用多回转驱动机构。如果驱动机构损坏或发生电路故障，用人工驱动机构的手轮也可将网板调至运行位及反洗位。
胶球清洗装置系统——压差测量系统

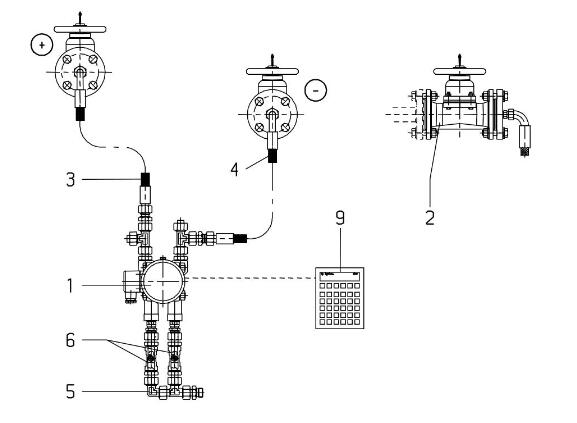

1压差测量表；2隔离阀；3接高压侧柔性管；4接低压侧柔性管；5冲洗管；6冲洗阀；9操作面板压差测量系统(Ap系统)通过持续测量收球网板的压差值(Ap)，来监测网板上的杂质量。压差测量表压差通过电子处理，转换成可发出的信号。压差显示面板9显示:
◆实际压差值◆设定限值初始设定:◆预设传送信号临界限值。
限值1运行中监测(检测功能)持续监测压差系统的运行情况。如果因出现电故障而使压差值跌至运行中监测限值以下，控制器将发出相关信号。
限值2:收球/网板反洗(使用功能)网板压差值随杂质增加而上升。如果压差值达到收球/网板反洗限值，系统将自行启动集球。集球完毕后，网板转至反洗终位。如果反洗后压差低于收球/网板反洗限值，表示反洗成功，系统将继续进行清洗运行。
限值3:.压差过高(安全功能)如果集球时压差上升并达到了压差过高的限值时，控制系统将马上开始启动网板的反洗以避免收球网的损坏。期间，将丢失一部分胶球。同时发出警报信号。用户可以将备用警报从控制面板连接到控制室。
隔离阀2维护保养时，隔离阀将分离压差测量系统和冷却水。
冲洗阀6测量时将压差测量表与冲洗水分离。打开相应冲洗阀，可用外部水源将压差测量表以及柔性管内的杂质冲洗干净。
胶球清洗装置系统——循环单元

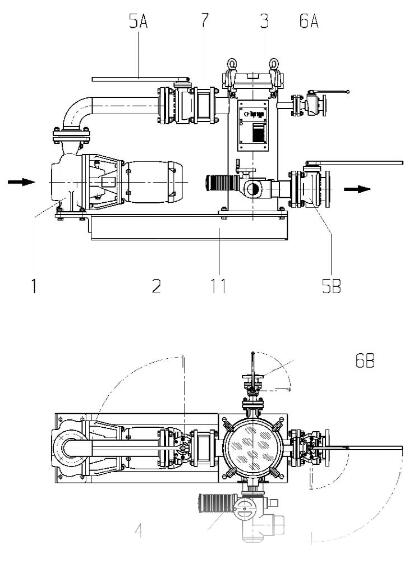

循环单元由相关部件和阀门组成，用于输送、收集和替换胶球。
