胶球清洗装置收球率低原因改造方案分析？
胶球清洗装置收球率低原因改造方案分析？针对某电厂125MW机组胶球清洗装置在投运过程中出现的问题展开了分析和探讨，并实施一系列改造方案，实践表明，施行的方案是可行而有效的，成功地将4套胶球清洗装置投入运行，取得明显效果。
该电厂两台凝汽器胶球清洗装置。全套胶球清洗装置由二次滤网、装球室、胶球输送泵和收球网几大部件组成。收球网为带有上下收球网的活动栅格方箱型,型号S-1400-1，规格φ1420mm×2500mm，配套的胶球输送泵为输送胶球用的125SS-9型离心泵，装球室型号Z-300-1属我国胶球清洗装置典型的二代产品(设计和制造部门不再向用户推荐)。其安装困难，结构复杂，材料消耗多，操作和维护不便，故障率较高，加上制造质量的问题，收球率始终达不到设计要求的95%以上。
众所周知，保持凝汽器较高的真空和较小的端差,是提高机组循环热效率的主要方法之一。以125MW机组为例，汽轮机背压增高0.004MPa，将导致热耗增加244.5kJ/kWh，煤耗增加9.70g/kWh；凝汽器端差升高5℃,将导致热耗增加95.12kJ/kWh，煤耗增加3.66kJ/kWh。凝汽器管束的污脏，使换热系数变小，使传热端差加大和恶化了凝汽器真空。实践表明，胶球清洗装置的定期正常投用，能及时清走凝汽器铜管内壁污物，使凝汽器管束保持一定的清洁度，对防止结垢起到非常重要的作用。投产初期对此认识不足，认为循环水为闭路循环，水源较为干净，2011年至2012年底曾间断投用胶球清洗，但胶球回收率很不理想，好的不足80%，差的根本收不到胶球。据了解，其他电厂亦有类似情况出现，同型胶球清洗装置在全国的使用情况亦不尽理想，故一直中断运行。2014年发现铜管结垢严重，直接危及机组运行安全和影响机组经济性。为此，我们进行了多方面的研究，着手进行有关试验、运行分析和结构检查，找出了影响收球率不高的关键因素，并进行了改造。经再次投运结果表明，改造和措施是成功和有效的。
1.存在的问题
该电厂两台125MW机组分别于2011年4月、12月份投产，机组刚投产时曾试投胶球清洗，均未能成功,故没正式投用。2012年初至2013年4月，间断投用胶球清洗，情况亦不理想，4套清洗系统，投用2h后收球，好的两套(2号机甲侧，1号机甲侧)收球率均不足80%，另两套收球率几乎为零。2013年5月份起，再度中断了胶球清洗装置的投用工作。
机组投产3a左右，凝汽器铜管经常发生泄漏,造成凝结水硬度超标，机组因此而被迫多次停运查漏、堵漏。据统计，仅2014年、2015年发生泄漏就超过10次。检查铜管，发现内壁结垢较严重，厚度1～2mm。究其泄漏原因，发现绝大部分为垢下腐蚀。有资料表明，H68铜管易发生垢下点蚀现象。现场只能利用�；嶙橹肆ν换髑宄�，但水垢被清除后，原腐蚀点外露又增加了铜管泄漏的可能性,问题没有得到根本解决。要彻底清洗铜管内壁，避免结垢,只有对胶球清洗装置进行改造，务求胶球清洗装置系统能正常投用，发挥其在线运行，清洗效果明显的特点。
2.原因分析及处理
在投入胶球清洗装置时,在冷却水塔发现大量的胶球，说明漏球的现象严重。对可能存在影响收球率不高的原因我们进行了分析。
2.1二次滤网
胶球在管中只能依靠循环水作动力,清除冷却管内壁上的薄层淤泥或水垢。若循环水中含有较多的杂物，如水生动物、垃圾、碎石及各种有机物，不仅会堵塞二次滤网，使循环水压差减小，流量减小，不利于胶球的循环，而且会堵塞凝汽器的管孔，妨碍胶球的通过。流量的减小会导致循环水的温升较明显，运行中我们亦发现了这一现象。在大修期间进行了彻底的检查，发现二次滤网的堵塞现象比较严重，尤其是含有较多的纤维状物质，用人工机械的方法进行了彻底清洗。
2.2凝汽器的检查处理
我国大多数凝汽器的设计均未考虑胶球清洗装置的运行，我们对凝汽器结构与胶球清洗装置的适应性作了全面的检查。
a)进出口水室的流程隔板与水室盖及管板的衔接处的狭缝可能引起水流的倒串，导致胶球卡于此，此次检修对该类狭缝进行了全面的封堵。
b)凡是新更换凝汽器的铜管严格按国家标准进行检查、验收，排除扁、瘪管；冷却管伸出管板的长度亦严格执行国家的有关标准，防止在此形成死区；彻底清除水室及管内的一切杂物，确保洁净之后再封闭。
2.3收球网的检查和处理
几次投运过程中发现当收球网处于收球位置时，凝汽器循环水的压力均有微量的提高，说明其压损较大,堵塞现象严重。
解体发现,由于长时间未投用该装置，致使大、小收球网网格结垢很严重，在网栅和管筒内环上发现大量的污垢片和锈片。它们的存在使栅格流通面积减小，水流速加大，胶球可能卡在收球网的栅板上，又加剧了胶球的堵塞，形成恶性循环。采用人工机械的方法认真清除了网格及收球网相应筒环内壁上的水垢。
操作机构的检查发现，4只小收球网传动杆上φ8mm销子为普通碳钢，刚度不足，常疲劳断裂，致使行程开关显示为收球位置而实际上并未关严。采用的处理方法是用1Cr18Ni9Ti不锈钢材料加工销子取代之。
收球网处于收球位置时，网的上下沿应分别与循环水管壁和下方箱的上沿贴合，有文献表明如果它们的间隙大于6mm，则容易出现跑球或卡球的现象。我们分别将大、小收球网处于收球位置，进内检查收球网与筒环配合情况，发现1号机乙侧、2号机乙侧大收球网与筒环配合不好，局部有较大间隙，宽达18mm。另外网面的制造粗糙，条栅分布不均匀。个别小收球网也因水垢卡涩，有关不到位情况。为此我们采用了在大收球网局部加小圆钢焊接于边缘，使之配合良好，同时对下部小收球网彻底清除其上的水垢和污物，作了相应调整直至能灵活开关到位。
2.4管道及附属部件检修
检修其余如胶球泵,泵进、出口阀门，收球室及收球网关断阀传动杆等。
2.5胶球的选用

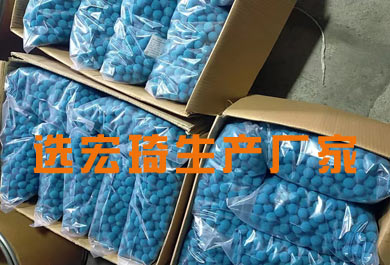

胶球进入凝汽器管内后,靠与管壁的接触环带所提供的擦拭作用进行清洗，它的质量不但影响到清洗效果，而且关系到胶球的回收率、改造与修复后的试运，根据铜管内径23mm，采用了24mm优质海绵球取代原25mm的海绵球，它具有耐磨性强、质地柔软富于弹性、硬度适中、气孔均匀贯通、沾污垢后易于脱落等特点。
2.6操作细则和管理体制
运行方面先完善了每日一次的清洗制度，由人负责，落实到班组,并且明确一些操作上的措施，如正确的投球数量保持在凝汽器单侧、单流程冷却管根数的10%；根据凝汽器的端差、真空等特性参数和胶球的直径、外观等对清洗效果及时评价，以便更换胶球，多不超过90次累计次数；投运时注意适当调整循环水的压力，保持合理的循环水压差，必要时增开一台循环水泵，清洗结束再停。
3.胶球清洗装置改造后的效果评价
a)处理后再次投运胶球清洗装置，每天运行2h，收球率均达95%以上。
b)2号机于2016年11月、1号机于2018年6月份大修后至今，凝汽器端差一直保持7℃以下。真空大为好转，保持91kPa以上。
c)2号机于2018年10月份小修，检查凝汽器铜管，内壁洁净，基本无水垢，取得明显效果。
胶球清洗装置系统改造总结：
a)该厂两台机组的4套胶球清洗装置之所以一段时间以来投入效果不明显，收球率低,关键原因在于收球网的制造和安装工艺差，存在显著的间隙；投运初期没有及时进行调试，致使闲置后结垢严重,另外二次滤网的堵塞亦阻碍了胶球清洗装置的投运。
b)胶球清洗装置设备的调试和试运行应随机组的试生产及时投入运行。目前制造厂无技术标准，电厂亦无验收标准，往往待凝汽器管束脏污后再进行胶球清洗装置的投运，管束的脏污制约了胶球清洗装置，而胶球清洗装置的闲置又进一步加剧了凝汽器管束的脏污，陷入比较被动的局面。
c)加强胶球清洗装置的管理很重要。实践证明，必须健全组织，制定有关规章制度，健全运行、技术记录。只有科学管理才能确保胶球清洗系统的正常投运和有效运行。
